Quais são os tipos comuns de métodos de montagem final para molas a gás?

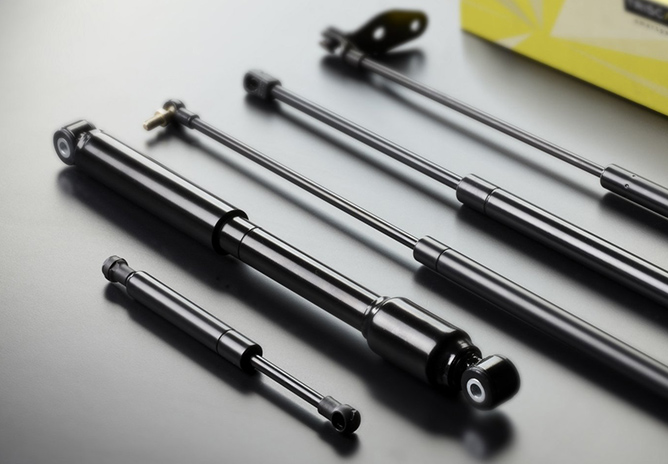

Molas a gás , também conhecidos como suportes de elevação, exigem uma montagem segura e precisa para funcionarem de maneira confiável. O método de montagem final determina como a mola a gás se conecta às portas, painéis ou equipamentos, afetando o movimento, a estabilidade e o manuseio da carga. A escolha da conexão final correta garante operação suave, durabilidade e segurança em diversas aplicações.

Extremidade do soquete esférico

A extremidade do soquete esférico é o método de montagem mais comum para molas a gás. Possui um soquete esférico que se encaixa em um pino esférico correspondente, permitindo movimento angular durante a operação. Essa flexibilidade reduz o estresse tanto na mola a gás quanto na estrutura conectada, tornando-a ideal para aplicações que exigem um giro suave.

• Permite rotação e giro, minimizando o desgaste.
• Facilita fácil instalação e substituição sem ferramentas.
• Comumente usado em capôs ​​automotivos, portas traseiras e tampas de móveis.

Fim do ilhó

A extremidade do ilhó consiste em um laço circular projetado para ser aparafusado ou fixado a uma estrutura de montagem. Fornece uma conexão rígida e segura, tornando-o adequado para aplicações onde a rotação é limitada ou controlada. As montagens de ilhó são simples, econômicas e amplamente utilizadas em ambientes industriais.

• Fornece uma conexão firme e fixa à superfície de montagem.
• Fácil de alinhar e fixar com parafusos ou pinos.
• Comum em portas pesadas, painéis de máquinas e equipamentos industriais.

Extremidade do pino roscado

As extremidades dos pinos roscados possuem uma haste roscada saliente que permite que a mola a gás seja aparafusada diretamente a um componente correspondente. Este método fornece opções precisas de alinhamento e ajuste, tornando-o adequado para configurações que exigem posicionamento exato ou substituição ocasional de peças de montagem.

• Permite o ajuste fino da posição de montagem.
• Suporta fácil substituição de acessórios finais ou hardware.
• Amplamente utilizado em aplicações de móveis, equipamentos médicos e máquinas.

Fim da manilha

A extremidade da manilha apresenta um suporte em forma de U na extremidade da mola a gás, preso com um pino através da estrutura de montagem. Este design fornece uma conexão giratória forte e pode suportar cargas elevadas, tornando-o ideal para aplicações industriais ou de serviço pesado onde a estabilidade e a resistência são críticas.

• Fornece um ponto de articulação robusto para cargas pesadas.
• Lida com operação de alto ciclo sem comprometer o desempenho.
• Comum em portas industriais, máquinas e painéis de equipamentos de grande porte.

Extremidade do suporte ou flange

As extremidades do suporte ou flange apresentam uma placa plana ou suporte de montagem preso ao cilindro da mola a gás, que é aparafusado diretamente a uma superfície. Este método fornece uma orientação fixa, oferecendo rotação mínima e é adequado para instalações onde são necessários alinhamento e estabilidade precisos.

• Garante uma montagem estável com movimento angular mínimo.
• Ideal para gabinetes, coberturas de máquinas ou painéis de movimento controlado.
• Fornece uma conexão segura para aplicações moderadas a pesadas.

Comparação de métodos de montagem final

Compreender as diferenças entre os métodos de montagem ajuda a selecionar o tipo certo para uma aplicação específica. A tabela abaixo resume as principais características:

Conclusão

Selecionar o método correto de montagem final para molas a gás é essencial para garantir movimento suave, durabilidade e segurança. Os soquetes esféricos permitem rotação flexível, os ilhós fornecem conexões rígidas, as extremidades da manilha suportam cargas pesadas e os suportes de suporte ou flange oferecem orientação estável. Compreender essas opções ajuda engenheiros e designers a escolher a solução certa para uma ampla gama de aplicações industriais, automotivas e de móveis.
